Das Gehäuse SG 19 |
Dieses professionelle Gehäuse mit besonderem designerischen Akzent bietet in der Elektronik vielfältige Verwendungsmöglichkeiten. Es wird dort eigesetzt,wo ein Standard-Gehäuse “im 19“- Raster gesucht wird, aber auch wo kundenspezifische Modifikationen sowohl in der Breite als auch in der Höhe gefordert werden. Die freie Farbwahl für die Gehäuseoberfläche-auch 2-farbig lieferbar- verleiht dem Gehäuse einen anwenderspezifischen Charakter.

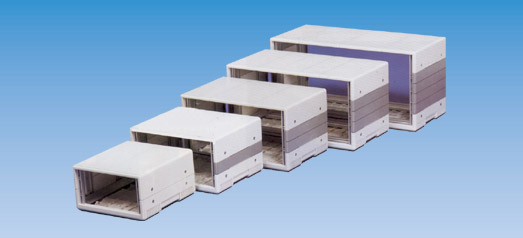

BELIEBIGE HÖHE UND BREITE
Das SG 19 ist in der kleinsten Lieferform 44 Teileinheiten (1 TE=5,08 mm) breit und 3 Höheneinheiten (1 HE =44,5 mm) hoch. Es ist ab dieser Größe im Raster von 20 TE in der Breite und 1 HE in der Höhe lieferbar. Die Tiefe ist mit 300 mm fix.
DIE KONSTRUKTION
Dieses Gehäuse ist aus hochschlagfestem Polystyrol. Vier Bumpons aus elastischem, säuerefreiem Gummi geben dem Gehäuse einen rutschfesten Stand. Durch das Lösen von 4 Schrauben (aus rostfreiem Stahl) läßt sich das Gehäuseoberteil leicht abheben. Das Gehäuseinnenleben ist dadurch besonders wartungsfreundlich zugänglich. Das SG 19 erfüllt die Forderungen der UL 94 VO. Jeder Baugruppenträger nach DIN 41 494 kann in das SG 19 integriert werden.
|

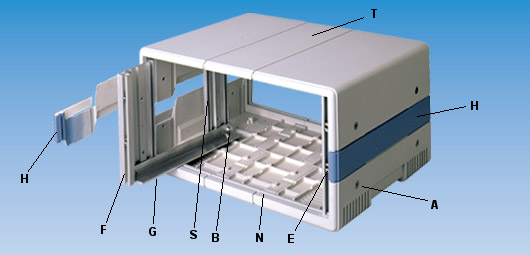

SG 19 im Überblick |
|
A) 2 x 4 Inbusschrauben |
||
|
F) Frontprofil |
||
|
S) Seitenprofil |
||
|
G) Gleitwinkel für alle Baugruppenträger |
||
|
H) Höheneinheit (44,5 mm) |
||
|
N) Nut für Frontplatten |
||
|
T) 20 Teileinheiten |
||
|
E) Einschubmutter M6 |
||
|
B) Einschubmutter M4 |
||
|
| Lieferform: komplett montiert (ohne Front –bzw Rückplatte)
Lieferumfang: - Gehäuseschalen (obere u.untere) - Front-bzw.Seitenprofile - 8 Inbusschrauben - 2 Gleitwinkel - Versteifungsprofile (in den Behältern ab 104 TE) - Entsprechende Anzahl von Einschubmuttern zur Befestigung des Baugruppenträgers am Frontprofil - 4 Gehäusefüße | SONDERZUBEHÖR - Front-Rückplatten (mit Bohrungen und serigraphiert) - Schrägfüße - EMV-Abschirmung. |
|
Maße |
|
Modell
|
Gehäuse– Außenmaße B x H x T |
Gehäuse- Innenmaße B x H x T |
Frontplatte- Rack B x H |
Frontplatte- eingeschoben in die umlaufende Gehäusenut 3 mm dick, B x H |
Rückplatte-eingeschoben in die umlaufende Gehäusenut 1,5 mm dick B x H |
|||||||
|
3HE - 44TE |
309 |
169 |
320 |
280.3 |
139.6 |
292 |
279.4 |
132.5 |
290.8 -0.5 |
140 -0.5 |
296.8 -0.5 |
146 -0.5 |
|
3HE - 64TE |
410.6 |
169 |
320 |
381.9 |
139.6 |
292 |
381 |
132.5 |
392.4 -0.5 |
140 -0.5 |
396.4 -0.5 |
146 -0.5 |
|
84TE (19") |
512.2 |
169 |
320 |
483.5 |
139.6 |
292 |
482.6 |
132.5 |
494
-0.5 |
140
-0.5 |
500
-0.5 |
146
-0.5 |
|
Maße 4HE |
Außenmaße |
Innenmaße |
Platte Rack |
Frontplatte-eingeschoben in die umlaufende Gehäusenut |
Rückplatte- eingeschoben in die umlaufende Gehäusenut |
|||||||
|
4HE - 44TE |
309 |
213.5 |
320 |
280.3 |
184.1 |
292 |
279.4 |
177 |
290.8 -0.5 |
184.5 -0.5 |
296.8 -0.5 |
190.5 -0.5 |
|
4HE - 64TE |
410.6 |
213.5 |
320 |
381.9 |
184.1 |
292 |
381 |
177 |
392.4 -0.5 |
184.5 -0.5 |
396.4 -0.5 |
190.5 -0.5 |
|
84TE (19") |
512.2 |
213.5 |
320 |
483.5 |
184.1 |
292 |
482.6 |
177 |
494 -0.5 |
184.5 -0.5 |
500 -0.5 |
190.5 -0.5 |
|
Maße 5HE |
Außenmaße |
Innenmaße |
Platte Rack |
Frontplatte-eingeschoben in die umlaufende Gehäusenut |
Rückplatte- eingeschoben in die umlaufende Gehäusenut |
|||||||
|
5HE - 44TE |
309 |
258 |
320 |
280.3 |
228.6 |
292 |
279.4 |
221.5 |
290.8 -0.5 |
229 -0.5 |
296.8 -0.5 |
235 -0.5 |
|
5HE - 64TE |
410.6 |
258 |
320 |
381.9 |
228.6 |
292 |
381 |
221.5 |
392.4 -0.5 |
229 -0.5 |
396.4 -0.5 |
235 -0.5 |
|
84TE (19") |
512.2 |
258 |
320 |
483.5 |
228.6 |
292 |
482.6 |
221.5 |
494 -0.5 |
229 -0.5 |
500 -0.5 |
235 -0.5 |
|
Maße 6HE |
Außenmaße |
Innenmaße |
Platte Rack |
Frontplatte-eingeschoben in die umlaufende Gehäusenut |
Rückplatte- eingeschoben in die umlaufende Gehäusenut |
|||||||
|
6HE - 44TE |
309 |
302.5 |
320 |
280.3 |
273.1 |
292 |
279.4 |
266 |
290.8 -0.5 |
273.5 -0.5 |
296.8 -0.5 |
279.5 -0.5 |
|
6HE - 64TE |
410.6 |
302.5 |
320 |
381.9 |
273.1 |
292 |
381 |
266 |
392.4 -0.5 |
273.5 -0.5 |
396.4 -0.5 |
279.5 -0.5 |
|
84TE (19") |
512.2 |
302.5 |
320 |
483.5 |
273.1 |
292 |
482.6 |
266 |
494 -0.5 |
273.5 -0.5 |
500 -0.5 |
279.5 -0.5 |
|
Maße 7HE |
Außenmaße |
Innenmaße |
Platte Rack |
Frontplatte-eingeschoben in die umlaufende Gehäusenut |
Rückplatte- eingeschoben in die umlaufende Gehäusenut |
|||||||
|
7HE - 44TE |
309 |
347 |
320 |
280.3 |
317.6 |
292 |
279.4 |
310.5 |
290.8 -0.5 |
318 -0.5 |
296.8 -0.5 |
324 -0.5 |
|
7HE - 64TE |
410.6 |
347 |
320 |
381.9 |
317.6 |
292 |
381 |
310.5 |
392.4 -0.5 |
318 -0.5 |
396.4 -0.5 |
324 -0.5 |
|
84TE (19") |
512.2 |
347 |
320 |
483.5 |
317.6 |
292 |
482.6 |
310.5 |
494 -0.5 |
318 -0.5 |
500 -0.5 |
324 -0.5 |
|
Maße 8HE |
Außenmaße |
Innenmaße |
Platte Rack |
Frontplatte-eingeschoben in die umlaufende Gehäusenut |
Rückplatte- eingeschoben in die umlaufende Gehäusenut |
|||||||
|
8HE - 44TE |
309 |
391.5 |
320 |
280.3 |
362.1 |
292 |
279.4 |
355 |
290.8 -0.5 |
362.5 -0.5 |
296.8 -0.5 |
368.5 -0.5 |
|
8HE - 64TE |
410.6 |
391.5 |
320 |
381.9 |
362.1 |
292 |
381 |
355 |
392.4 -0.5 |
362.5 -0.5 |
396.4 -0.5 |
368.5 -0.5 |
|
84TE (19") |
512.2 |
391.5 |
320 |
483.5 |
362.1 |
292 |
482.6 |
355 |
494 -0.5 |
362.5 -0.5 |
500 -0.5 |
368.5 -0.5 |
|
Maße 9HE |
Außenmaße |
Innenmaße |
Platte Rack |
Frontplatte-eingeschoben in die umlaufende Gehäusenut |
Rückplatte- eingeschoben in die umlaufende Gehäusenut |
|||||||
|
9HE - 44TE |
309 |
436 |
320 |
280.3 |
406.6 |
292 |
279.4 |
399.5 |
290.8 -0.5 |
407 -0.5 |
296.8 -0.5 |
413 -0.5 |
|
9HE - 64TE |
410.6 |
436 |
320 |
381.9 |
406.6 |
292 |
381 |
399.5 |
392.4 -0.5 |
407 -0.5 |
396.4 -0.5 |
413 -0.5 |
|
84TE (19") |
512.2 |
436 |
320 |
483.5 |
406.6 |
292 |
482.6 |
399.5 |
494 -0.5 |
407 -0.5 |
500 -0.5 |
413 -0.5 |
|
Maße 10HE |
Außenmaße |
Innenmaße |
Platte Rack |
Frontplatte-eingeschoben in die umlaufende Gehäusenut |
Rückplatte- eingeschoben in die umlaufende Gehäusenut |
|||||||
|
10HE - 44TE |
309 |
480.5 |
320 |
280.3 |
451.1 |
292 |
279.4 |
444 |
290.8 -0.5 |
451.5 -0.5 |
296.8 -0.5 |
457 -0.5 |
|
10HE - 64TE |
410.6 |
480.5 |
320 |
381.9 |
451.1 |
292 |
381 |
444 |
392.4 -0.5 |
451.5 -0.5 |
396.4 -0.5 |
457 -0.5 |
|
84TE (19") |
512.2 |
480.5 |
320 |
483.5 |
451.1 |
292 |
482.6 |
444 |
494 -0.5 |
451.5 -0.5 |
500 -0.5 |
457 -0.5 |
|
Maße 12HE |
Außenmaße |
Innenmaße |
Platte Rack |
Frontplatte-eingeschoben in die umlaufende Gehäusenut |
Rückplatte- eingeschoben in die umlaufende Gehäusenut |
|||||||
|
12HE - 44TE |
309 |
569.5 |
320 |
280.3 |
540.1 |
292 |
279.4 |
533 |
290.8 -0.5 |
540.5 -0.5 |
296.8 -0.5 |
546.5 -0.5 |
|
12HE - 64TE |
410.6 |
569.5 |
320 |
381.9 |
540.1 |
292 |
381 |
533 |
392.4 -0.5 |
540.5 -0.5 |
396.4 -0.5 |
546.5 -0.5 |
|
84TE (19") |
512.2 |
569.5 |
320 |
483.5 |
540.1 |
292 |
482.6 |
533 |
494 -0.5 |
540.5 -0.5 |
500 -0.5 |
546.5 -0.5 |
|
Maße 15HE |
Außenmaße |
Innenmaße |
Platte Rack |
Frontplatte-eingeschoben in die umlaufende Gehäusenut |
Rückplatte- eingeschoben in die umlaufende Gehäusenut |
|||||||
|
15HE - 44TE |
309 |
703 |
320 |
280.3 |
673.6 |
292 |
279.4 |
666.5 |
290.8 -0.5 |
674 -0.5 |
296.8 -0.5 |
680 -0.5 |
|
15HE - 64TE |
410.6 |
703 |
320 |
381.9 |
673.6 |
292 |
381 |
666.5 |
392.4 -0.5 |
674 -0.5 |
396.4 -0.5 |
680 -0.5 |
|
84TE (19") |
512.2 |
703 |
320 |
483.5 |
673.6 |
292 |
482.6 |
666.5 |
494 -0.5 |
674 -0.5 |
500 -0.5 |
680 -0.5 |
Alle Abmessungen in mm.
